Выключатель поплавковый SK-12A-3M с груз.

Поплавковые выключатели универсальные серии SK предназначены для выдачи сигнала о минимальном и максимальном уровне жидкости.  Поставляется в комплекте с грузом или без. Груз предназначен для настройки момента срабатывания переключателя. Поплавковый выключатель управляет насосом через шкаф (станцию) управления или другой коммутационный прибор. Поплавковые выключатели универсальные серии SK предназначены для работы в неагрессивной, слабозагрязненной воде.

Максимальная рабочая температура: не более +55°С

Рабочее напряжение: 220В/50Гц

Степень защиты: IP68

Кабель: 3м.


Для правильного функционирования системы,необходимо зафиксировать электрический кабель внутри емкости или колодца с помощью груза. Расстояние между местом установки и корпусом поплавка определяет общий уровень воды, а также уровни включения и выключения насоса.

СХЕМЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Стандартное переключение – только опоржнение или только наполнение. Кабель заземления всегда желто-зеленый

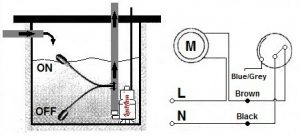

Схема опорожнения

Двойное переключение – при соединении черного провода с коричневым, контур размыкается если поплавок находится внизу, и замыкается если поплавок находится вверху. Изолировать необходимо синий/серый провод

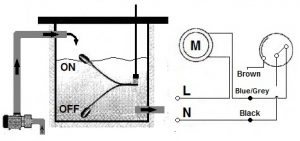

 Схема наполнения

Двойное переключение – при соединении черного провода с синим/серым, контур размыкается если поплавок находится вверху, и замыкается если поплавок находится внизу. Изолировать необходимо коричневый провод
