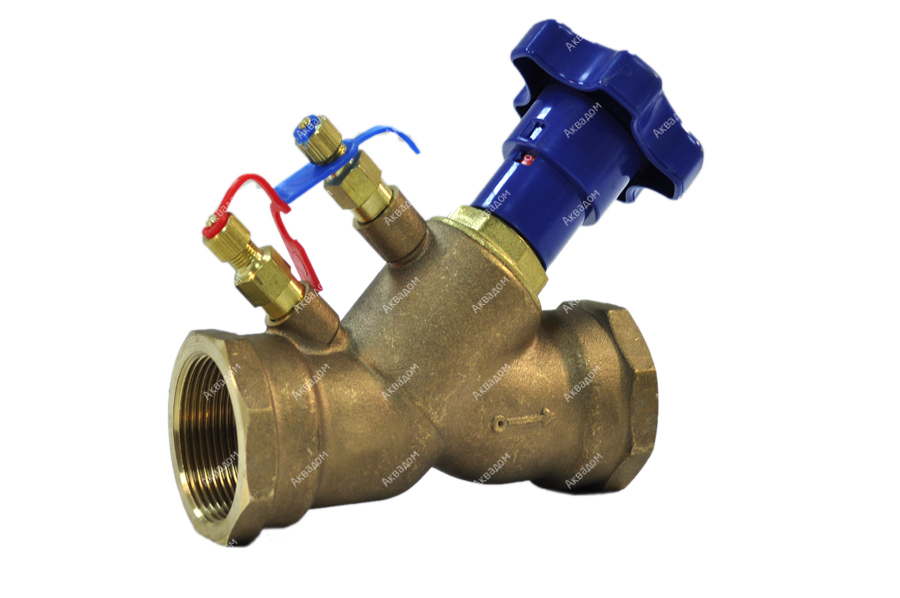

Настройка клапана
Осуществляется с помощью вращающейся рукоятки и двух смотровых окон:
а – показывает десятые части оборота (10 делений),
b – показывает полные обороты (4 деления).
Для блокировки настроечной позиции клапана необходимо:
- аккуратно извлечь защитную крышку (в центре рукоятки) для обеспечения доступа к регулировочному винту;
- после установления расхода необходимо вставить отверточный ключ в гнездо и поворачивать по часовой стрелке до упора;
- установить обратно защитную крышку;
- в настроечной позиции клапан может быть опломбирован проволочной пломбой.
